一、醫用中心供氧工程的設計主要包括以下幾個方面：

 確定供氧站的位置：供氧站應位于醫院或養老院的主要建筑內，并盡量靠近需要供氧的區域。

 選擇供氧源：根據實際需要，可以選擇PSA制氧系統、液氧儲罐或瓶氧作為供氧源。需要注意的是，PSA制氧系統主要由空氣壓縮機和氧氣發生器組成，可以根據實際需要調節氧氣壓力，耗電較高，但安全可靠，適合在交通不便的地區使用。液氧儲罐的濃度為99.5%，由醫用液氧儲罐、汽化器和減壓裝置組成，需要注意單個醫用液氧儲罐的最大容積和單個液氧站安裝的液氧儲罐最大數量限制。瓶氧的濃度也為99.5%，是高壓氣態氧，常用作醫院的備用氣和應急氣源。

 設計和安裝氧氣管道：氧氣管道需要采用脫脂無縫銅管或無縫不銹鋼管，并進行脫脂處理。管道的布局和連接應合理，以避免氣體回流和其他潛在問題。

 確定醫用氣體終端設備：醫用氣體終端設備包括醫用設備帶、氣體終端和呼叫對講系統等。這些設備的選擇和安裝位置應考慮到使用的方便性和安全性。

 考慮監控系統：為了確保供氧系統的安全和正常運行，應考慮安裝監控系統，如醫用氣體監測報警系統等。 驗證和調試：在完成安裝和連接后，應對系統進行驗證和調試，確保其正常運行。

 二、中心供氧系統工程設計參照標準：

 《醫用氣體工程技術規范》GB 50751-2012 《綜合醫院建筑設計規范》GB 51039-2014 《醫院潔凈手術部建筑技術規范》GB 50333-2013 《建筑設計防火規范》GB 50016-2014 《氧氣站設計規范》GB 50030-2013 《壓縮空氣站設計規范》GB 50029-2014 《壓力管道規范工業管道》GB/T 20801-2006 《工業金屬管道設計規范》GB 50316-2000 (2008版) 《工業金屬管道工程施工規范》GB 50235-2010 《工業金屬管道工程施工質量驗收規范》GB 50184-2011 《爆炸危險環境電力裝置設計規范》GB 50058-2014 當依據的標準規范進行修訂或有新的標準規范出版實施時，本文集與現行工程建設標準不符的內容、限制或淘汰的技術或產品視為無效。工程技術人員在參考使用時，應注意加以區分，并應對本文集相關內容進行復核后選用。 適用于新建、改建和擴建的綜合醫院、?？漆t(yī)院、社區醫院等醫療衛生機構的集中式醫用氣體系統，也適用于新建、改建和擴建的養老建筑。當其他建筑的氣體介質和參數與本圖集一致時可參考本圖集的有關內容。

 三、中心供氧管道的安裝主要包括以下步驟：

 材料準備：準備好所需的管材、管件、閥門、法蘭等，檢查其規格、質量是否符合要求。

 管道切割：根據設計要求，將管道切割成所需長度。切割后，應將切割面清理干凈，確保無雜質、毛刺等。

 管道彎曲：根據設計要求，使用專用工具將管道彎曲成所需形狀。彎曲后，應檢查管道是否出現裂紋、折皺等現象。

 管道組裝：將切割好的管道、管件、閥門、法蘭等按照設計要求進行組裝。組裝時應注意對齊端口，確保連接處緊密、無泄漏。

 管道焊接：對于需要焊接的管道，應按照焊接規范進行操作。焊接時應確保焊縫平整、無缺陷，同時避免過度加熱導致管道變形。

 管道清潔：在安裝前應對管道進行徹底清潔，去除管道內外的雜質和污垢。清潔后應使用干燥的壓縮空氣吹掃管道內部，確保無殘留物。

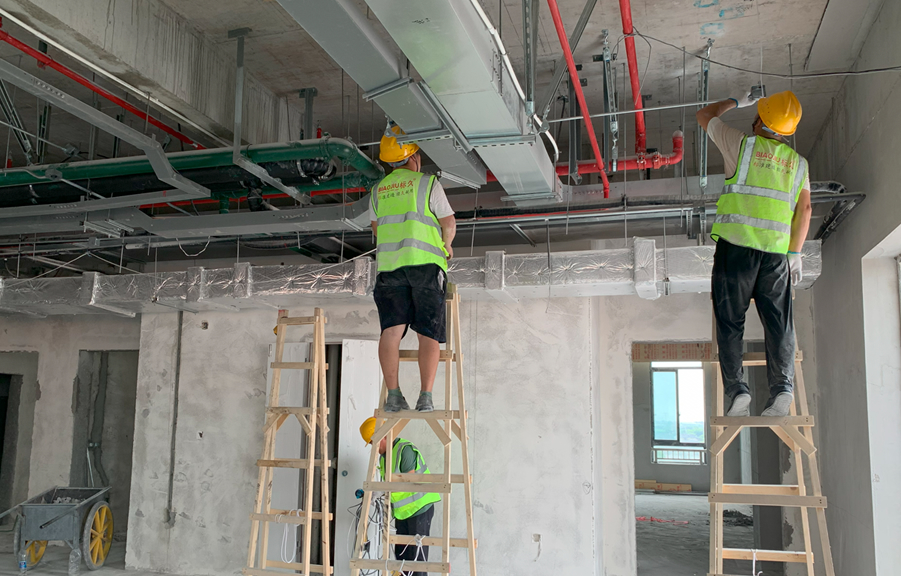

 管道安裝：將清潔好的管道按照設計要求進行安裝，注意避免彎曲、折皺和扭曲。同時應確保支架和吊架的牢固性和穩定性。

 氣密性試驗：安裝完畢后，應對管道進行氣密性試驗，以檢查管道是否存在泄漏現象。試驗時應緩慢升壓至工作壓力，并保持一段時間，確認無泄漏后方可投入使用。

 四、中心供氧系統設備的安裝主要包括以下步驟：

 1、氧氣站設備的安裝：醫用制氧機和氧氣瓶的放置位置要適當，避免日光曝曬和雨淋。氧氣瓶應垂直豎立放置，且高度不宜超過2m。在氣密性試驗合格后方可投入使用。醫用液態氧儲罐的安裝位置應參考與周邊建筑物的間距。

 2、壓力表的安裝：氣體鋼瓶上的壓力表應安裝在距地面1米處，并保持水平。

 3、減壓閥的安裝：安裝前必須檢查各部件是否完整無缺，如有損壞應及時更換。

 4、連接管道及接頭的安裝：氣管導管一般采用內螺紋的氣管導管，長度不宜超過2米。使用中嚴禁扭動閥門和調節螺母。當需要經常調節時應在接頭外涂以凡士林油膏保護接頭的螺紋部分。

 5、流量計的安裝：將流量計旋鈕調至所需數值后關閉進氣閥門（或開啟出氣閥門），再緩慢打開進氣閥門直到所需的流量為止（注意防止突然開啟造成氣體沖擊）。然后逐漸減小進氣和出氣的比例使流量穩定在所需值。

 6、報警裝置的安裝：報警系統應安裝在靠近用氧設備的位置，且應安裝在無日光直射或其他熱源直接輻射的場所，防止報警器誤報警。

 7、控制臺的安裝：控制臺應安裝在便于觀察和操作的位置，通常安裝在靠近用氧設備或氧氣管道的近旁。

 8、系統的調試和驗收：在完成安裝后，應對整個系統進行調試和驗收，確保供氧系統正常運行并符合相關標準。

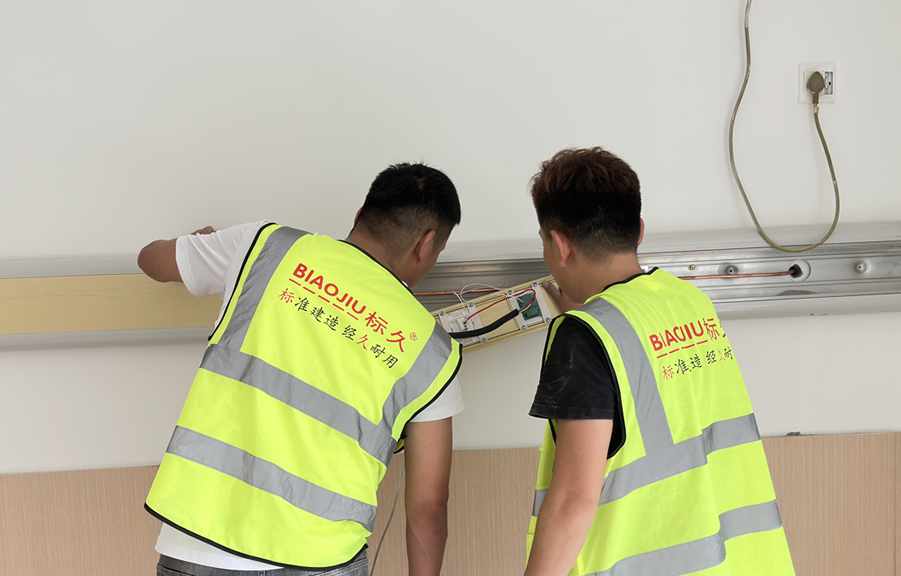

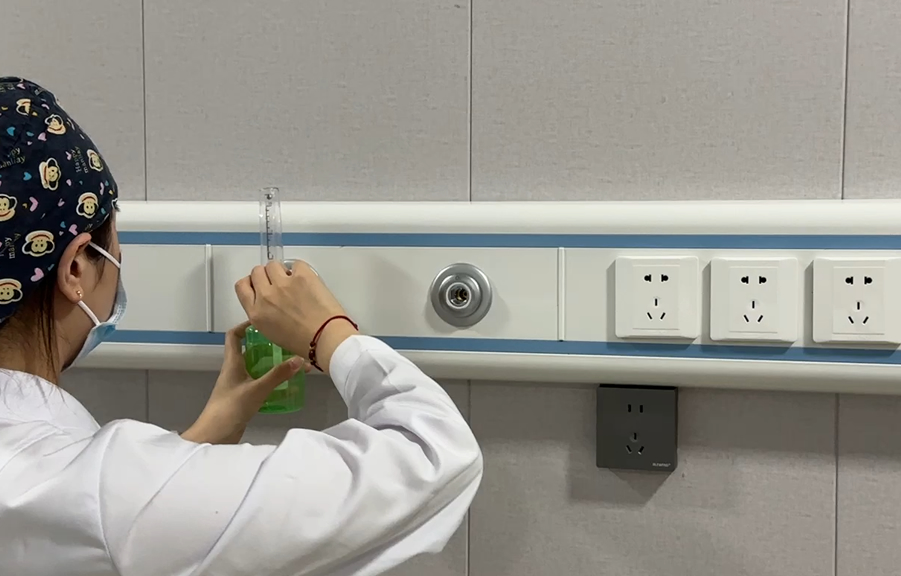

 五、病房床頭醫用設備帶的安裝步驟如下： 根據實際情況確定設備帶安裝的具體位置，一般安裝在病房床邊上方的墻上，距離地面1.3m-1.5m處，方便使用。 根據墻體的建筑使用材質來決定固定方式，如果是普通混泥土或磚墻可以用膨脹栓或者鋼釘來固定；如果是輕鋼龍骨石膏板，可以采用自攻絲龍骨來固定或者用飛機膨脹螺栓固定；如果墻體是泡沫輕體磚，一般用密度較高的多個膨脹栓固定。如果遇到背靠背的房間，可以采用對穿固定，這樣會更加牢固。 設備帶表面噴塑做處理，不僅美觀而且耐磨，易清潔。
